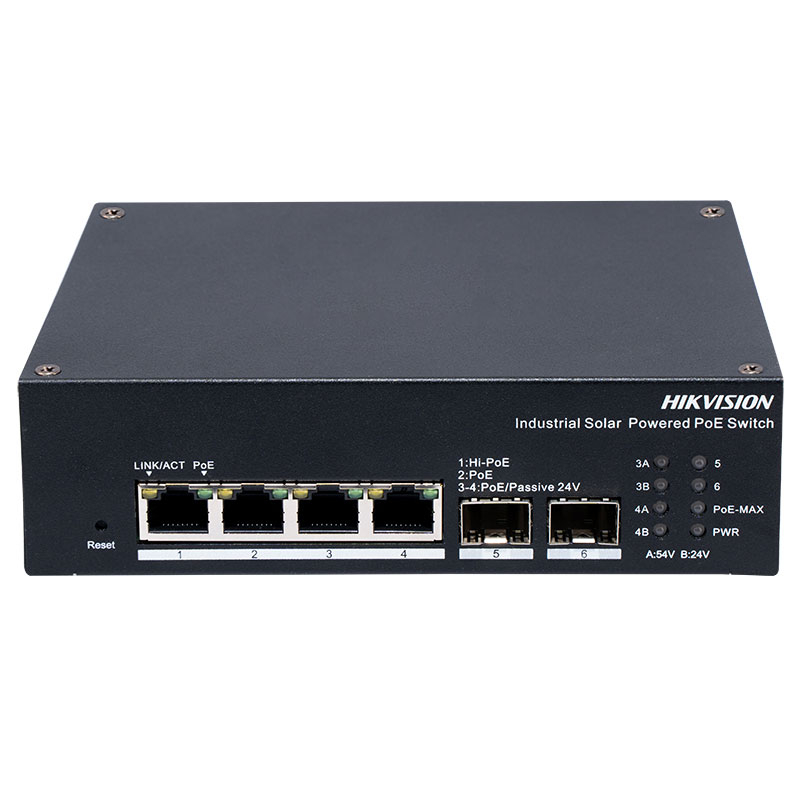

Hikvision DS-3T1506HP-EI-UPS switch PoE industriel 4 ports Gigabit SFP entrée solaire et Hi-PoE 90 W

Switch PoE industriel solaire pour chantier vidéosurveillance IP isolé

Le switch PoE industriel Hikvision DS-3T1506HP-EI-UPS permet de créer un nœud réseau PoE sur un site sans alimentation secteur classique.

Il vise les installations avec caméras IP, ponts radio, liaison fibre, batterie solaire et supervision à distance.

Architecture réseau pour site isolé

Ce modèle convient aux installations où le réseau vidéo doit être amené sur un mât, une entrée de site, un parking, une zone technique ou une emprise extérieure éloignée.

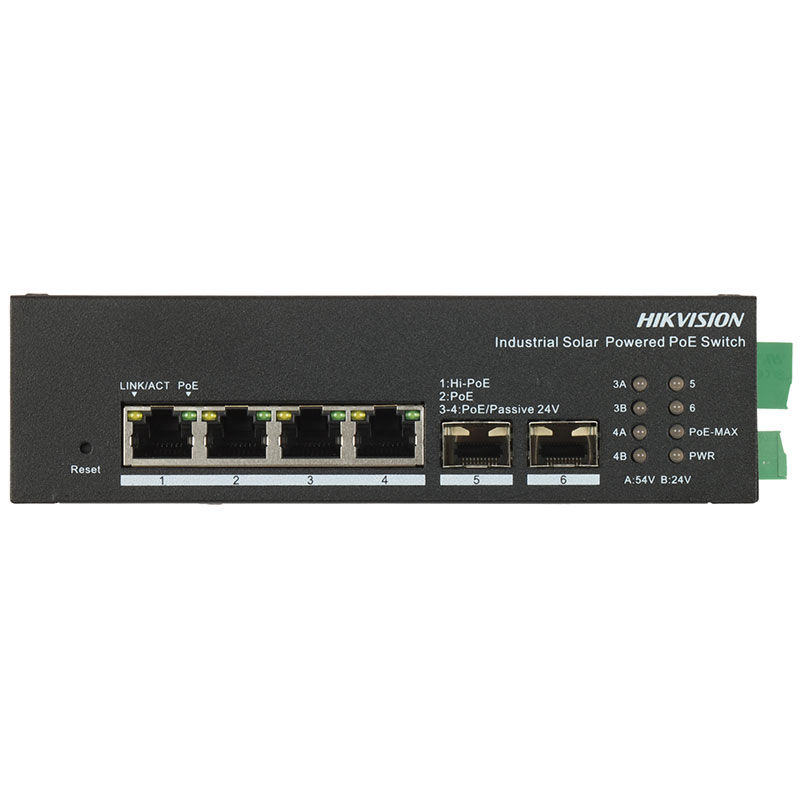

Les 4 ports PoE Gigabit alimentent les équipements terminaux. Les 2 ports SFP servent à remonter le trafic vers une fibre optique ou vers un autre équipement réseau.

Ubitech Business recommande ce switch pour les intégrateurs qui doivent limiter les interventions sur site et superviser l’alimentation d’un point distant.

Dimensionnement PoE

Le budget PoE dépend directement du mode d’alimentation choisi.

Avec une entrée 54 VCC 2,22 A, le budget PoE atteint 110 W. Avec une entrée solaire ou batterie en 12-24 VCC, le budget PoE atteint 60 W.

Ce point doit être vérifié avant validation du devis. Une caméra PTZ, un pont radio et plusieurs caméras fixes ne consomment pas la même puissance.

Port Hi-PoE 90 W

Le port 1 est réservé aux équipements les plus consommateurs.

Il prend en charge IEEE 802.3af, IEEE 802.3at et IEEE 802.3bt avec une puissance maximale de 90 W. Ce port est à privilégier pour une caméra PTZ ou un équipement IP nécessitant plus qu’un PoE standard.

Les ports 2 à 4 fournissent jusqu’à 30 W par port. Ils couvrent les besoins des caméras IP PoE classiques et des équipements IEEE 802.3af/at compatibles.

PoE passif 24 V ou 54 V

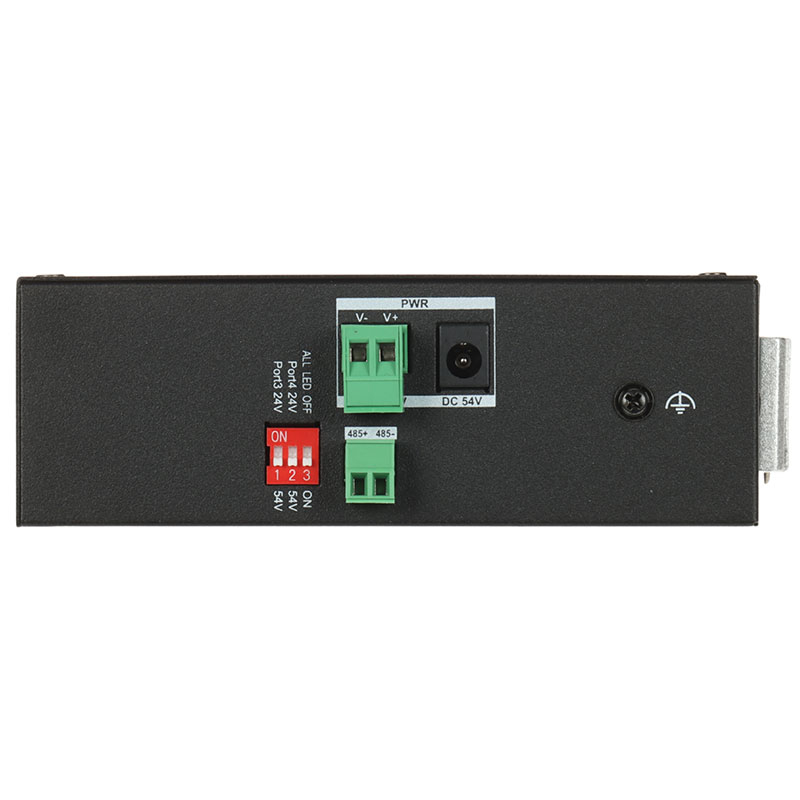

Les ports 3 et 4 peuvent fonctionner en PoE passif 24 V ou 54 V selon la position des interrupteurs DIP.

Cette fonction intéresse les chantiers avec ponts radio ou équipements alimentés en PoE forcé. Elle évite parfois l’ajout d’injecteurs dédiés dans le coffret.

Le réglage doit être contrôlé avant branchement. Un équipement non compatible peut être endommagé si la tension appliquée ne correspond pas à ses spécifications.

Entrée solaire et suivi batterie

Le switch accepte une alimentation solaire ou batterie en 12 VCC 10 A ou 24 VCC 5 A.

Le port RS485 sert à récupérer les informations d’une batterie compatible, comme la tension, le courant ou l’état de charge. Ces informations peuvent ensuite être exploitées dans l’écosystème Hikvision prévu pour la supervision.

Cette remontée batterie est utile sur un site non raccordé au secteur. Elle permet de mieux anticiper les coupures liées à la météo, au dimensionnement solaire ou à la consommation réelle des équipements PoE.

Planification de consommation

La planification de consommation aide à gérer l’énergie disponible.

Sur un projet solaire, cette fonction peut réduire la consommation pendant les plages horaires où certains équipements n’ont pas besoin d’être alimentés. Elle doit être utilisée avec prudence sur les caméras critiques.

Le dimensionnement reste à faire au cas par cas : puissance consommée, durée d’ensoleillement, capacité batterie, température et autonomie attendue.

Transmission PoE longue portée

Les ports 1 à 4 prennent en charge une transmission longue portée jusqu’à 300 m.

Cette valeur dépend du modèle de caméra, du câble et des conditions de pose. En pratique, le câble, les raccords, l’environnement électromagnétique et la puissance PoE disponible doivent être intégrés au calcul.

Pour un chantier extérieur, Ubitech Business recommande de réserver cette fonction aux cas réellement nécessaires et de vérifier la stabilité réseau avant réception de l’installation.

Uplink fibre avec 2 ports SFP

Les 2 ports SFP Gigabit permettent de séparer proprement le point PoE terrain du réseau principal.

La fibre est pertinente entre bâtiments, sur un long linéaire, en zone exposée aux perturbations électriques ou lorsque l’on souhaite limiter les risques liés aux surtensions sur cuivre.

Les modules SFP ne sont pas fournis. Le choix dépend du type de fibre, de la distance, de la longueur d’onde et de l’équipement raccordé en face.

Fonctions réseau administrables

Le switch DS-3T1506HP-EI-UPS offre les fonctions attendues sur un petit nœud réseau de vidéosurveillance administrable.

Il prend en charge les VLAN 802.1Q, les modes Trunk et Access, l’isolation de ports, le DHCP Snooping, le LLDP, le port mirroring, l’agrégation statique et la prévention de boucle.

Ces fonctions facilitent l’intégration dans un réseau client déjà segmenté. Elles réduisent aussi les risques de perturbation lors d’un ajout de caméra ou d’un pont radio.

PoE Watchdog et maintenance terrain

Le PoE Watchdog surveille les ports 1 à 4.

Si une caméra ne répond plus, le switch peut redémarrer l’alimentation PoE du port concerné. Sur un mât ou un site distant, cette fonction évite un déplacement pour une simple relance électrique.

Ce mécanisme ne remplace pas un diagnostic réseau complet. Il apporte surtout une marge opérationnelle sur les installations difficiles d’accès.

Administration à distance

Le switch se gère par interface web.

Hik-Partner Pro permet l’activation, la supervision de topologie, la consultation du débit des ports, l’usage PoE, les alarmes, le redémarrage des ports, le mode longue portée et la mise à jour distante.

Hik-Central Pro est pris en charge pour une supervision plus structurée dans les installations multi-sites ou les projets client plus encadrés.

Diagnostic réseau

Le switch intègre plusieurs fonctions de diagnostic utiles en mise en service.

La détection de câble aide à repérer les circuits ouverts, les courts-circuits et la longueur estimée du câble réseau. Le mirroring de port facilite l’analyse d’un flux ou d’un défaut réseau.

La fonction DDM surveille les paramètres des modules optiques compatibles : température, tension, courant, puissance optique Rx et Tx.

Protection électrique et mise à la terre

Le boîtier métallique est certifié IP30 et intègre une protection surtension 6 kV.

Le bornier de terre doit être raccordé. Sur un mât, une armoire extérieure, une zone exposée ou une liaison fibre/cuivre mixte, la mise à la terre et les protections complémentaires conditionnent la fiabilité réelle de l’installation.

Pour les équipements extérieurs, Ubitech Business recommande d’intégrer des parafoudres réseau adaptés et un coffret correctement ventilé.

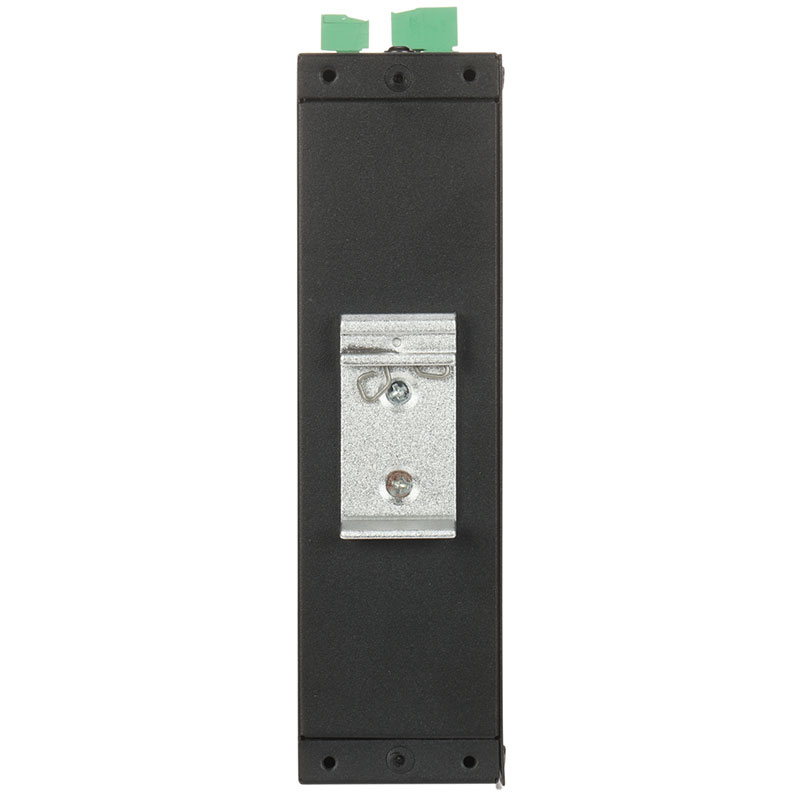

Montage rail DIN ou mural

Le switch peut être posé, fixé au mur ou monté sur rail DIN.

Le format 158 × 44 × 130 mm s’intègre facilement dans un coffret technique. Il faut conserver un espace de ventilation suffisant autour de l’appareil, surtout dans un coffret exposé au soleil.

La plage de fonctionnement de -40 °C à +75 °C permet une utilisation dans des environnements soumis à de fortes variations thermiques.

Spécifications techniques Hikvision DS-3T1506HP-EI-UPS
