Hikvision DS-PA502-64 alarme anti-intrusion filaire AX HYBRID PRO G2 64 zones réseau Ethernet Wi-Fi et 4G

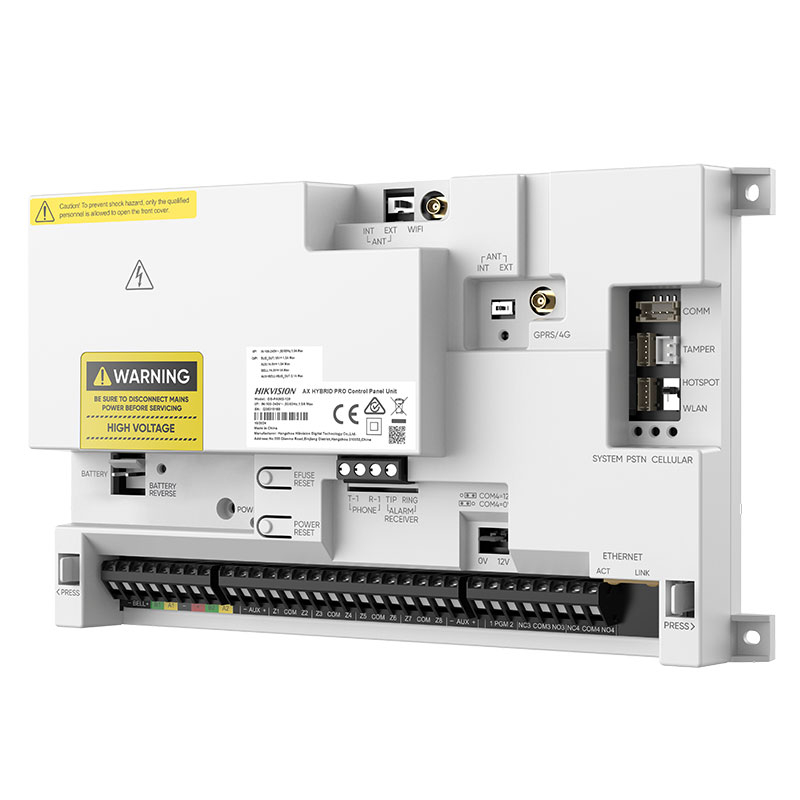

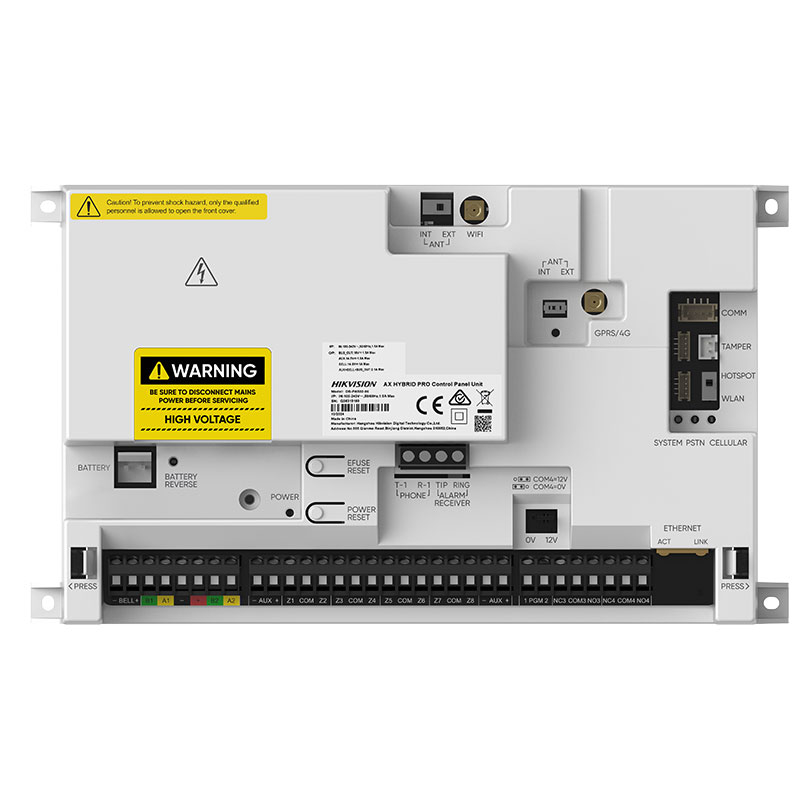

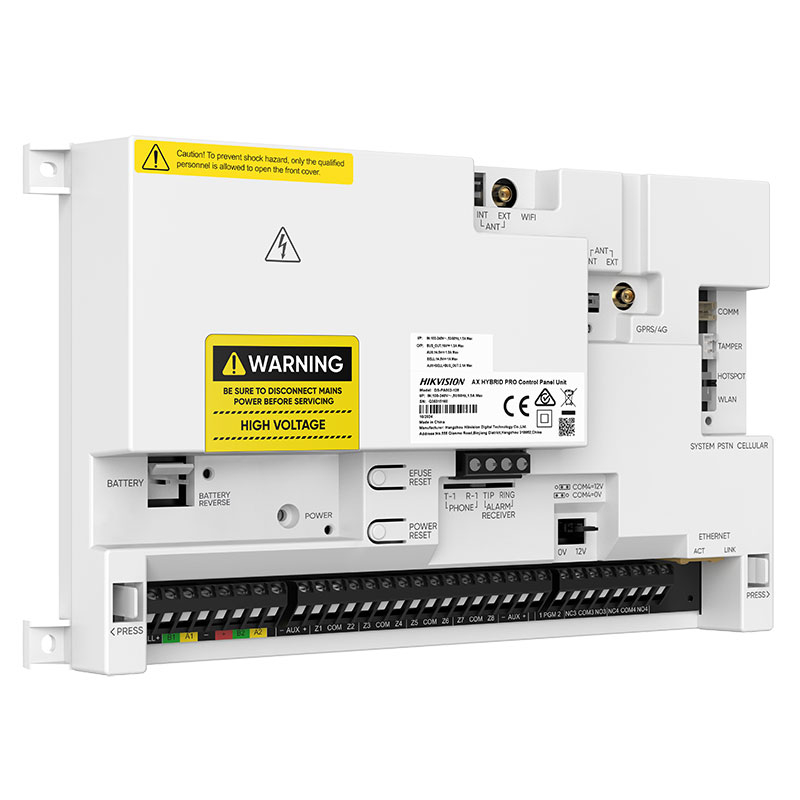

Centrale d'alarme filaire AX HYBRID PRO G2 64 zones Hikvision DS-PA502-64 extensible en sans fil

Le DS-PA502-64 est l'unité de contrôle du système Hikvision AX HYBRID PRO G2. Base filaire à double bus RS-485, extensible en sans fil par récepteurs, jusqu'à 64 zones et 32 secteurs. Cette fiche concerne la centrale seule ; détecteurs, claviers et sirènes se commandent séparément.

Zones, secteurs et sorties

Jusqu'à 64 zones (dont 8 embarquées) et 64 sorties, réparties en 32 secteurs indépendants pour un armement partiel par zone du bâtiment. Sorties intégrées : 2 PGM, 2 relais, 1 alimentation auxiliaire et 1 sortie sirène. Prise en charge de 24 caméras PIR de bus.

Architecture double bus

Deux bus RS-485 semi-duplex, jusqu'à 32 appareils par bus, câblage en guirlande, cascade, étoile ou anneau (câble d'alarme 4 conducteurs, min. 2 × 0,5 mm² + 2 × 0,22 mm²). Portée 500 mètres par bus, jusqu'à 7,5 kilomètres avec prolongateurs (4 kilomètres en boucle). Périphériques pris en charge : 16 claviers, 8 expanseurs 8 zones, 16 expanseurs 8 relais, 15 blocs d'alimentation.

Extension sans fil

La centrale accepte jusqu'à 8 récepteurs sans fil pour intégrer des détecteurs radio là où le câblage n'est pas possible. Le système combine alors détecteurs filaires et sans fil sous une même centrale.

Vérification vidéo

Prise en charge de 32 canaux de caméras réseau, dont jusqu'à 4 en 1080p pour la vérification vidéo, avec clip de 7 secondes et pré-enregistrement de 2 ou 5 secondes. Les images sont fournies par les détecteurs à caméra et les caméras réseau ; la centrale gère la mise en cache et la remontée des clips pour la levée de doute.

Connectivité et télésurveillance ARC

LAN 10/100 Mbps et Wi-Fi 802.11 b/g/n 2,4 GHz. Communicateur cellulaire 4G (DS-PC502S), GPRS (DS-PC501G) ou ligne RTC (DS-PM2-P) en option pour la redondance de transmission. Télésurveillance vers 4 centres (ARC) avec notification à double voie et redondance : protocoles ISUP, SIA DC-09, Contact ID, OTAP, transmissions chiffrées AES 128/192/256.

Utilisateurs, automatisation et mémoire

1 installateur, 1 administrateur, 100 opérateurs et 64 utilisateurs cloud ; 64 télécommandes et 100 badges. 256 scénarios d'automatisation et journal de 4950 événements, dont 1000 protégés en mémoire flash.

Alimentation et batterie

Entrée secteur 100-240 VAC 50/60 Hz (0,3 A), capacité d'alimentation 15,3 VDC 2,5 A dont 0,5 A dédié à la batterie. Emplacement pour batterie plomb-acide 12 VDC jusqu'à 7Ah (non incluse), autonomie jusqu'à 12 heures, protection contre la décharge profonde (coupure à 11,0 VDC). Sortie relais 3 A à 30 VDC / 1 A à 250 VAC. Batteries recommandées : OUTDO OT7-12, Yuasa NP7-12FR.

Installation et conformité

Usage intérieur, format 231 × 133 × 44 mm, 488 grammes, -10 à +50 °C. Conforme CE, CB et EN 50131 (grade 2, classe environnementale II).

Spécifications techniques Hikvision DS-PA502-64
