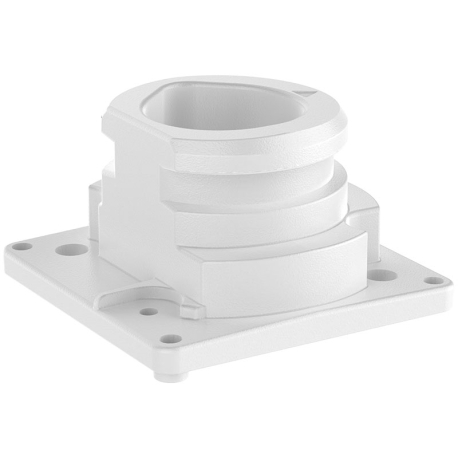

Hikvision DS-4274ZJ-MD4-WAY support de fixation pour caméra double objectif Hikvision DS-2CD2346G3D-IZ2UY/SL
DS-4274ZJ-MD4-WAY
Neuf
Hikvision DS-4274ZJ-MD4-WAY : adaptateur de monture aluminium anticorrosion avec charge utile de 8 kg
Fixation dédiée à la tourelle double objectif DS-2CD2346G3D-IZ2UY/SL. Platine carrée à quatre trous, collier central repéré, 90 g à vide.
Les points forts de l'adaptateur Hikvision DS-4274ZJ-MD4-WAY
- Charge utile de 8 kg
- Masse à vide de 90 g
- Alliage d'aluminium traité anticorrosion
- Platine 65,5 x 65,4 mm, diagonales 80,61 et 81,32 mm
- Épaisseur de 39 mm, surépaisseur réduite à l'assemblage
- Perçage quatre trous en angle
- Collier central avec repère triangulaire d'orientation
- Finition blanc Hikvision
Bon à savoir
L'appairage dépend des deux interfaces en présence, côté caméra et côté support. Relevez les deux références avant commande.
En savoir plus

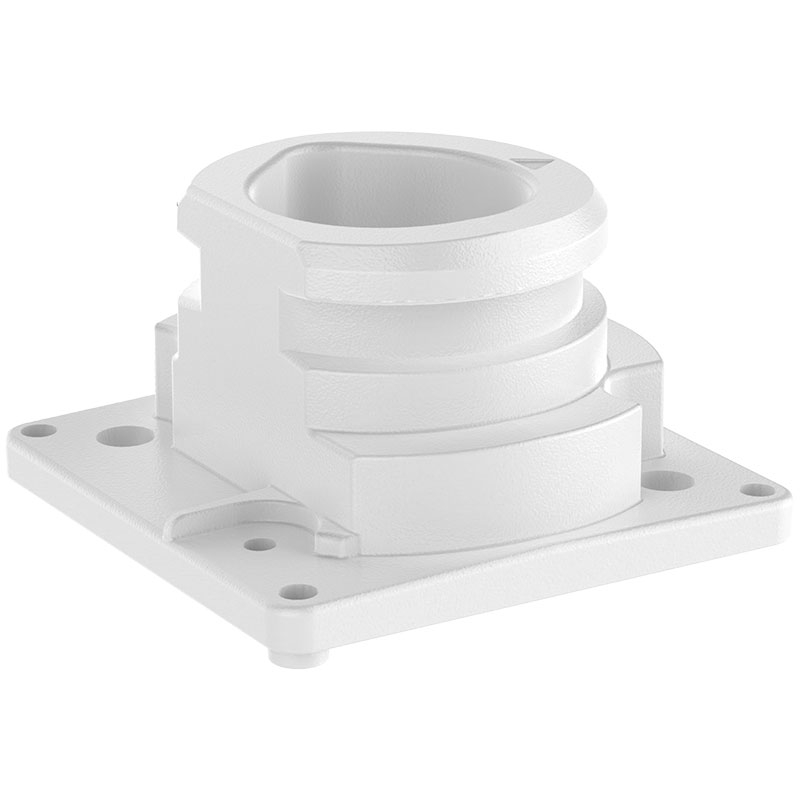

Adaptateur de monture Hikvision DS-4274ZJ-MD4-WAY avec perçage quatre trous
Les montures ne sont pas communes à toutes les gammes. Une pièce d'adaptation évite de remplacer le bras en place ou de renoncer à la caméra retenue.
Fonction et usage
Interface mécanique à deux faces : platine carrée percée d'un côté, collier circulaire de l'autre. Elle rend assemblables deux montures qui ne se correspondent pas directement.
Un repère triangulaire est gravé au voisinage du collier et fixe le sens de montage. Sur une pièce d'apparence symétrique, l'omettre produit un assemblage correct mécaniquement mais désorienté.
Épaisseur 39 mm : la surépaisseur introduite dans la chaîne caméra-support reste faible.
Compatibilité
Charge utile 8 kg, soit une marge confortable sur l'ensemble du catalogue caméras.
L'appairage se détermine sur les deux références en présence, caméra et support. Transmettez-les à notre service client, qui confirme que cette pièce est la bonne et vous précise le montage.
Matière et dimensions
Alliage d'aluminium traité anticorrosion. Le traitement est documenté pour cette pièce et ne préjuge en rien de la protection de la caméra associée.
Platine 65,5 x 65,4 mm, diagonales 80,61 et 81,32 mm, épaisseur 39 mm, masse à vide 90 g. Teinte blanc Hikvision.
Installation
Fixation par les quatre trous d'angle, orientation donnée par le repère triangulaire, puis engagement du collier central et serrage.
Tirez le câblage avant assemblage : il traverse le collier et l'accès se ferme au serrage des deux pièces.
Caractéristiques techniques de l'adaptateur Hikvision DS-4274ZJ-MD4-WAY
| Général | |
| Marque | Hikvision |
| Modèle | DS-4274ZJ-MD4-WAY |
| Type de produit | Adaptateur de monture pour caméra de surveillance |
| Couleur | Blanc Hikvision |
| Mécanique | |
| Matériau | Métal, alliage d'aluminium anticorrosion |
| Capacité de charge maximale | 8 kg |
| Fixation | 4 trous aux angles de la platine |
| Dimensions et poids | |
| Dimensions | 65,5 mm x 65,4 mm x 39 mm |
| Diagonales de la platine | 80,61 mm et 81,32 mm |
| Poids | 90 g |
Important
Un adaptateur se commande en connaissant les deux pièces qu'il réunit. Transmettez à notre service client la référence de la caméra et celle du support : il confirme l'appairage et le montage.
