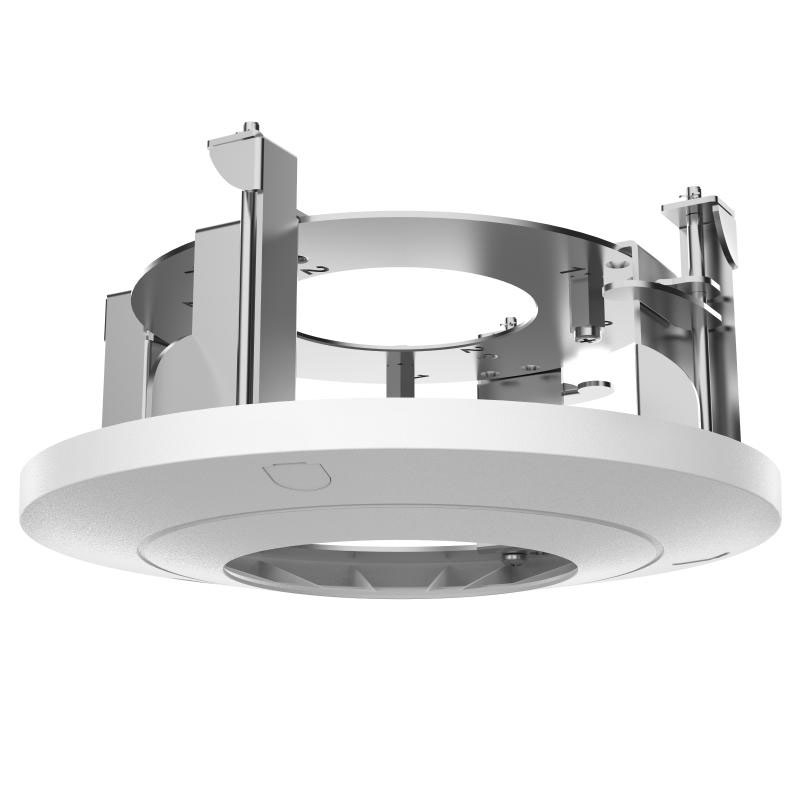

Hikvision DS-4221ZJ-WC support d'encastrement plafond pour caméra Hikvision DS-2CD27x3G2-LIZS2U(2.8-12mm)
DS-4221ZJ-WC
Neuf
Hikvision DS-4221ZJ-WC : embase d'encastrement plafond acier et plastique pour dôme varifocal 121,5 mm avec collerette de 187,6 mm et platine M4
Embase d'encastrement destinée aux dômes Hikvision de 121,5 mm. Elle se pose en faux plafond et laisse la caméra affleurer la dalle.
Les points forts de l'embase Hikvision DS-4221ZJ-WC
- Collerette de finition de 187,6 mm de diamètre
- Hauteur hors tout de 88,8 mm à réserver dans le plénum
- Platine de fixation à 3 taraudages M4 à 120° et 4 taraudages M4
- Cercles de perçage de 104,7 mm et 70 mm
- Structure acier, parties de finition plastique
- Masse à vide de 500 g
- Finition blanc Hikvision, assortie aux dômes de la marque
Compatibilité
Dômes varifocaux motorisés Hikvision de 121,5 mm : DS-2CD2743G2-LIZS2U, DS-2CD2763G2-LIZS2U et DS-2CD2783G2-LIZS2U, déclinaisons 4, 6 et 8 MP du même boîtier.
Bon à savoir
Le diamètre de découpe n'est pas spécifié dans la documentation de l'accessoire : il se relève sur la notice de montage. Le plénum doit dégager 88,8 mm pour l'embase, hauteur de caméra en sus.
En savoir plus
Embase d'encastrement plafond Hikvision DS-4221ZJ-WC avec platine M4, cercles de perçage de 104,7 mm et 70 mm et masse à vide de 500 g
L'encastrement loge le corps du dôme au-dessus de la dalle et supprime la saillie du montage en applique. Seule l'optique reste sous le plan de plafond.
Fonction et usage
Embase métallo-plastique posée en plénum, recevant le dôme par sa face inférieure. La collerette de 187,6 mm habille le pourtour de la découpe et rattrape les tolérances de coupe.
Montage type faux plafond démontable, dalle minérale ou plaque de plâtre sur ossature. Rendu final comparable à un luminaire encastré, seule l'optique émergeant du plan de plafond.
Compatibilité
Le critère est la cote du dôme : 121,5 mm de diamètre sur 97,6 mm de hauteur. Trois références y répondent, les DS-2CD2743G2-LIZS2U, DS-2CD2763G2-LIZS2U et DS-2CD2783G2-LIZS2U, versions 4, 6 et 8 MP d'un même dôme varifocal motorisé à éclairage Smart Hybrid Light.
Ces caméras existent aussi en finition noire, qui appelle une embase assortie. Relevez la cote du dôme avant commande sur une gamme que vous n'avez pas encore installée.
Matière et dimensions
Ossature acier pour la reprise d'effort, habillage plastique pour les parties vues. Diamètre hors tout 187,6 mm, hauteur 88,8 mm, masse à vide 500 g.
Deux cercles de perçage sur la platine : 104,7 mm et 70 mm. La fixation du dôme se fait par 3 taraudages M4 répartis à 120° et 4 taraudages M4 sur le second cercle.
Installation
Découpe circulaire, insertion de l'embase par l'ouverture, appui des pattes sur la face supérieure de la dalle. Raccordement du câblage avant pose du dôme, l'accès étant condamné ensuite.
Réservez 88,8 mm de hauteur libre pour l'embase seule, à majorer de la hauteur du dôme. Sur dalle minérale, vérifiez la tenue de la plaque au poids de l'ensemble, embase et caméra cumulées.
Caractéristiques techniques de l'embase Hikvision DS-4221ZJ-WC
| Général | |
| Marque | Hikvision |
| Modèle | DS-4221ZJ-WC |
| Type de produit | Embase d'encastrement plafond pour caméra dôme |
| Finition | Blanc Hikvision |
| Mécanique | |
| Matière | Acier et plastique |
| Mode d'installation | Encastrement en plénum |
| Fixation de la caméra | 3 taraudages M4 à 120° et 4 taraudages M4 |
| Dimensions et poids | |
| Dimensions du produit | Diamètre 187,6 mm x 88,8 mm de hauteur |
| Cercles de perçage | 104,7 mm et 70 mm |
| Poids | 500 g |
Important
Le diamètre de découpe ne figure pas dans la documentation de l'accessoire. Relevez-le sur la notice de montage avant intervention, ou demandez-le à notre service client.
Aucun indice IP ni IK n'est spécifié sur cette embase. Ne lui attribuez pas la protection de la caméra qu'elle reçoit : les deux sont indépendantes.
Sur une référence de caméra absente de la liste ci-dessus, faites valider la compatibilité par notre service client avant commande.
Caméra non fournie.
